Kermi x-flair Wärmepumpen-Heizkörper Plan-Vmulti Typ 33 H: 40,5 L: 60,5cm weiß PTX3L0400601N1K

Dokumente zum Download

Kermi x-flair Wärmepumpen-Heizkörper Plan-Vmulti Typ 33 H: 40,5 B: 60,5cm weiß PTX3L0400601N1K
KERMI x-flair Plan-Vmulti Flachheizkörper
(Niedertemperatur-Heizkörper mit der
Option der Kühlung ohne Kondensat)
aus Stahlblech gem. DIN EN 442.

Serielle Durchströmung der Platten.
Mit integriertem, verstellbarem
Ventileinsatz. Der kv-Wert ist
werksseitig voreingestellt und auf die
Wärmeleistung abgestimmt.

Betriebsdruck: max. 10 bar.
Medium: Warmwasser bis max. 65 Grad C.

Plane Frontplatte, ohne umlaufende Sicken.
Frontplatte wärmeschlüssig verklebt für
optimalen Wärmeübergang.
Rückseite profiliert, Sickenteilung 33 1/3 mm.
Übergreifende obere Abdeckung und
geschlossene seitliche Blenden.

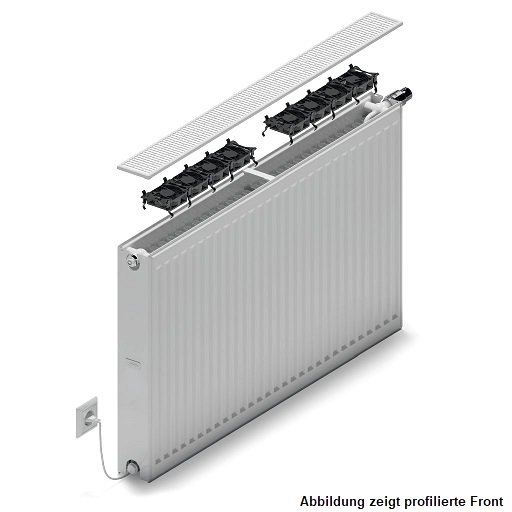

Inkl. fertiginstallierter
Axiallüftereinheit, stufenlose
Drehzahlsteuerung mit 0-10 V DC Steuersignal.
Inkl. integrierten NTC10K-Fühlerelementen
Inkl. Regeleinheit für besonders
energieeffizienten, vollautomatischen Betrieb.
Alle Komponenten anschlussfertig
verdrahtet, steckerfertig.

Vollautomatische elektronische Regelung
zwischen statischer Wärmeleistung,
Auslegungswärmeleistung und max. Wärmeleistung.
(Auslegungswärmeleistung entspricht 75%
der max. zulässigen Drehzahl der Axiallüfter
und max. Wärmeleistung entspricht 100%
der max. zulässigen Drehzahl der Axiallüfter)

Heizkörperregelung mittels
Thermostatkopf (P-Regler), zur Nutzung
der Kühlfunktion ohne Kondensat ist der
Kermi x-flair Thermostatkopf
(Artikel-Nummer: ZV02730001) zwingend
erforderlich. Die Taupunktüberwachung
ist bauseits am Kälteerzeuger oder der
Verteilung vorzusehen.

Schutzart: IP20
Elektrische Schutzklasse: 2
Anschlussspannung: 230V, Netzteil 24V

Befestigung: Befestigungslaschen
Inkl. auf System abgeglichenes
Bohrkonsolen-Montageset, welches die
Anforderungsklasse 2 gemäß der
Richtlinie VDI 6036 erfüllt.

Montagefertig in baustellengerechter Schutzverpackung.

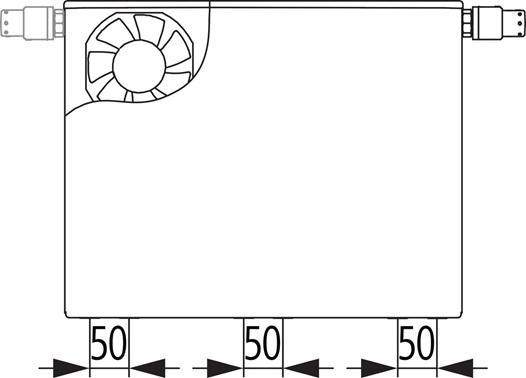

Anschlüsse:
2 x G 1/2' Innengewinde seitlich oben und
6 x G 1/2“ Innengewinde unten mittig, links und rechts,
Thermostatkopfgewinde: M 30 x 1,5 mm,
Schließmaß Ventileinsatz 11,8 mm
Alle Anschlüsse sind werkseitig dicht verschlossen.
Entlüftungsstopfen eingeschraubt.

Serienfarbe weiß (RAL 9016), gegen
Aufpreis Heizkörper-Farbkonzept
möglich. Gegen Aufpreis
Korrosionsschutzbeschichtung für den
Einsatz im Sprühbereich 1 und 2 nach
DIN 55900-2 verfügbar.
Lackierung: Zweischichtlackierung gem.
DIN 55900, Grundierung (ETL), Pulverbeschichtung
(EPS), emissionsfrei auch im Heizbetrieb.

Wärmeleistungen in Anlehnung an DIN EN 442 ermittelt.
Kühlleistungen nach DIN EN 16430 ermittelt.
Schallangaben nach DIN EN ISO 3744.

Geeignet für Warmwasserheizungsanlagen
nach DIN 18380 und Wasserqualität nach
VDI 2035.

Technische Daten

Kermi x-flair Wärmepumpen-Heizkörper
Ausführung: Universal-Heizkörper
Optik: plane Front
Farbe: weiß, RAL9016
Heizkörper Typ: Typ 33
Bauhöhe: 405 mm
Baulänge: 605 mm
Bautiefe: 157 mm
Wärmeleistung 55/45/20: ca. 669 Watt
Wärmeleistung 45/35/20: 421 Watt
Wärmeleistung 35/30/20: ca. 252 Watt
Kühlleistung 17/19/26: ca. 102 Watt
Kühlleistung 17/19/28: ca. 122 Watt

Hersteller: Kermi GmbH
Artikelnummer: PTX3L0400601N1K

Art:	Ventil-Heizkörper
Ausführung:	plane Front
Dimension:	1/2''
Eigenschaft:	Heizungswasser
Farbe:	weiß
Länge:	60 cm
Material:	Stahl
Serie:	x-flair Plan-Vmulti
Shiptype:	Spedition
Versanddauer:	7-14 Tagen
Zustand:	Neu
Höhe:	40 cm
Typ:	33
Heizkörperleistung 55/45/20°C:	ab 600 Watt
Heizkörperleistung elektrisch:	ab 400 Watt

Angaben gemäß Hersteller. Irrtum und Änderung vorbehalten.
